Nova barrera electromecànica, de 230 Vac, d’ús intensiu, inclou una central de control dedicada CSB – SP, per barres 1,7 ÷ 3m, que es caracteritzen per un temps d’obertura de 0,8s.
En el seu interior es troba un motor trifàsic ventilat, combinat amb un reductor monolític lubricat amb oli i accionat per un INVER que permet que la barrera assoleixi un rendiment excel·lent.
La barrera es subministra de sèrie amb un micro – interruptor de seguretat que impedeix l’activació dels comandaments quan la porta de servei està oberta, amb un sistema “Reverser”, que inverteix la direcció de la barra quan la mateixa colpeja un obstacle, amb finals de carrera electromecànics, ja pre-ajustats, i amb una tapa d’ABS negre per protegir les mans.
Exemple Instal·lació
Fitxa Tècnica
Tensió: 230 V ± 10%; 50 – 60Hz
Motor: 6 pols; 900 rpm -0,11 KW-cond 16μF 450V Consum 1,4A
Lubricació: MOBIL SHC 626 ISO 68
Moviment: Biela mecànica
Temperatura de funcionament: – 30º C + 60ºC
Revolucions de sortida: 3,46 rpm
Temps de obertura 6 seg. (0,8 seg en versió DD3)
Maniobres de Treball: més 2.000 maniobres / 24h (Max. 10.000 en versió DD3)
Parell Proporcionat: 250 Nm
Relé de Potència: Alt estat Sòlid (Zerocrossing)
Parada del moviment: Amb final de carrera elèctric
Seguretat al tancament: Reverser electrònic magnètic
Reacció al Xoc: Inversió de Marxa (Només en tancament)
Portant: Fe 360 Xapa decapada 2,5 mm

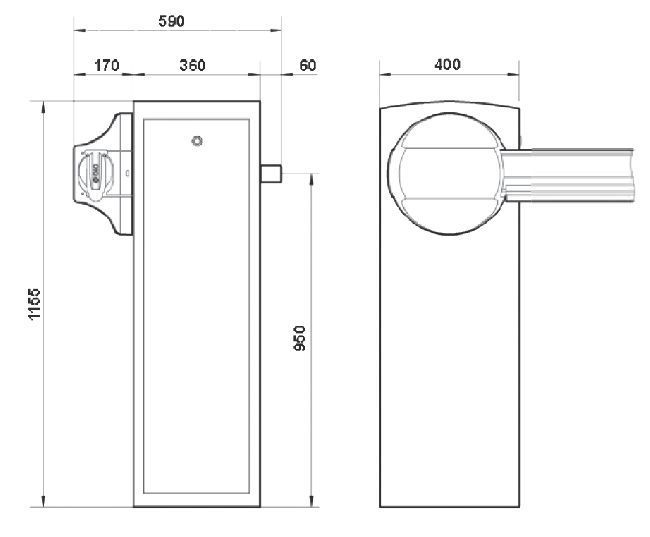

Dimensions: 360 L x 400 P x 1.155 H mm
Maniobra a Mà: Intern a l’estructura
Pintura: Pretractament en Catafortesis a 200 º C + Pintura amb pols 180ºC
Color estàndard: Pols Poliester termoendurecedor vermell RAL 3002 amb efecte (pell de taronja)
Resistència boirina salina: Institut “cermet” 1.000 h (ASTM B 117) sense punt de corrosió
Parts Metàl·liques: equipotencial
Grau de protecció: IP 65
Seguretat obertura armari: Microruptor de seguretat (Inive la centraleta)
Embalatge: Cartró ecològic 420x565x1.380mm
Pes: 110 Kgr.
Asta: Alumini 6060
Longitud Asta: De 4 a 6,4m / De 6,5 a 8 m
Color: Blanca amb catadiòptrics Vermells
Alçada des de terra: 950mm
Equilibrat: Un o dos Motlles segons accessoris
Documents relacionats
Documentación técnica del producto N&D 6-8-ACR.pdf 195,0 KiB
