CONSOLA DE CONTROL MANUAL IP
Sistema de control IP d’entrada i sortida manual mitjançant polsadors i bolet d’emergència o atur per torniquets, portells, barreres, portes automàtiques, pilons, etc. Permet el control de cada equip mitjançant el receptor RTIP amb tres relés amb sortides de lliures de tensió.
Versions d’1 o 2 passos tots amb polsadors cromats d’ús intensiu i bolets de seguretat o atur.
ARQUITECTURA
Mitjançant una xarxa LAN, controlem a distància 3 relés de sortida en cada receptor RTIP sense necessitat de cap programari ni PC.
NOTA
La Bolet d’emergència o atur disposa de dos contac-tes 1 NA per equips com torns o portells que precisen d’aquest contacte i un altre de NC per equips com barreres o pilones que solen utilitzar un contacte Normalment Tancat.
Tant la Botonera com el receptor RTIP es alimen-tan a 12 / 24V cc 2A. (Inclòs) Connexió LAN em-jançant connector RJ45.
| CM46 IP/1 | CM46 IP/2 | |
| Polsador Entrada | Intensiu NA x1 | Intensiu NA x2 |
| Polsador Sortida | Intensiu NA x1 | Intensiu NA x2 |
| Botó Emergència | NA+NC x1 | NA+NC x2 |
| Caratula Alumini | 1070 2mm Plata | |
| Caixa Pupitre | ABS RAL 7032 | |

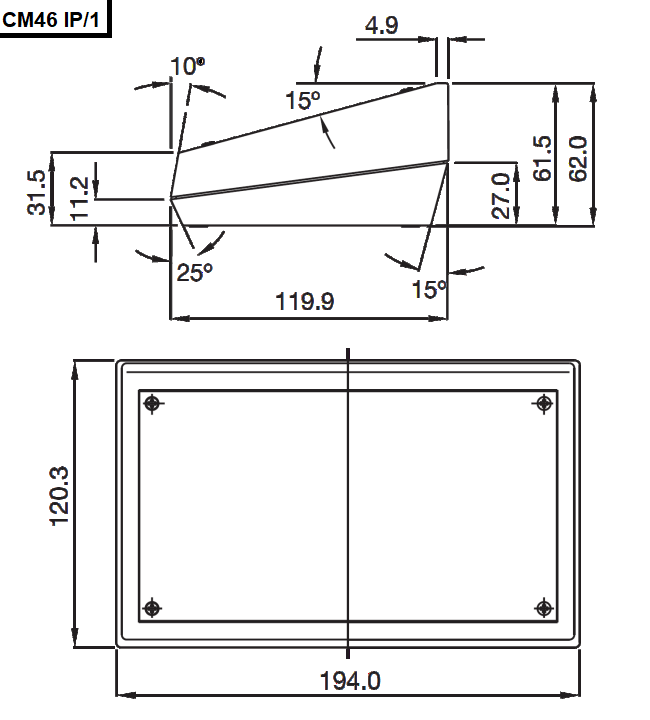

| Mesures | 194x120x62 | 268x184x78 |
| Nº Receptors IP | RTIP x1 | RTIP x2 |
Documentación técnica del producto CM46IP-ACR 333,1 KiB
Documentación (CONEXIONES MODULO RELES) Conexion Boto IP a Barrera.pdf 478,5 KiB
