CONSOLA DE CONTROL MANUAL IP
Sistema de control IP de entrada y salida manual mediante pulsadores y seta de emergencia o paro para torniquetes, portillos, barreras, puertas automáticas, bolardos, etc. Permite el control de cada equipo mediante el receptor RTIP con tres relés con salidas de libres de tensión.
Versiones de 1 o 2 pasos todos con pulsadores cromados de uso intensivo y setas de seguridad o paro.
ARQUITECTURA
Mediante una red LAN, controlamos a distancia tres relés de salida en cada receptor RTIP sin necesidad de ningún software ni PC.
NOTA
La Seta de emergencia o paro dispone de dos contac-tos uno NA para equipos como tornos o portillos que precisan de este contacto y otro de NC para equipos como barreras o pilonas que suelen utilizar un con-tacto Normalmente Cerrado.
Tanto la Botonera como el receptor RTIP se alimen-tan a 12/24V cc 2A.(incluido) Conexión LAN me-diante conector RJ45.

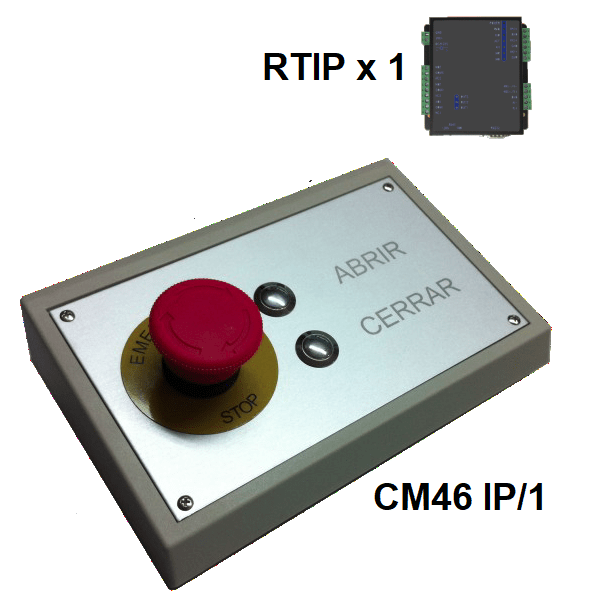

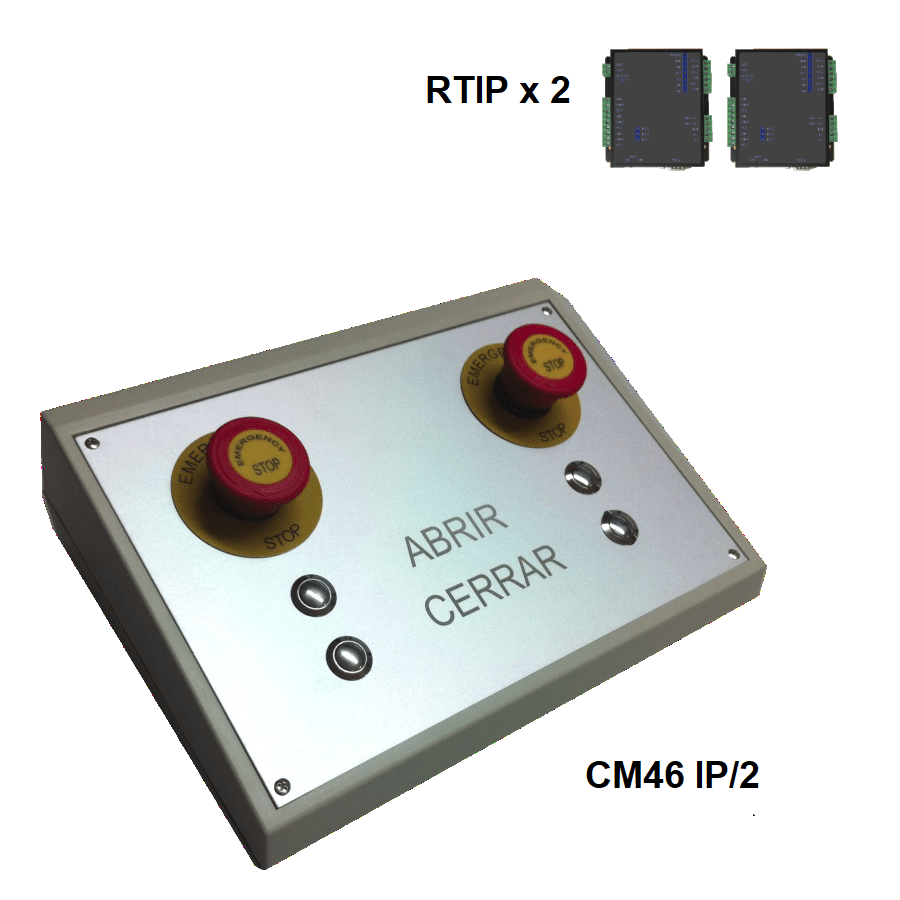

| CM46 IP/1 | CM46 IP/2 | |
| Pulsador Entrada | Intensivo NA x1 | Intensivo NA x2 |
| Pulsador Salida | Intensivo NA x1 | Intensivo NA x2 |
| Botón Emergencia | NA+NC x1 | NA+NC x2 |
| Caratula Aluminio | 1070 2mm Plata | |
| Caja Pupitre | ABS RAL 7032 | |
| Medidas | 194x120x62 | 268x184x78 |
| Nº Receptores IP | RTIP x1 | RTIP x2 |
Documentación técnica del producto CM46IP-ACR 333,1 KiB
Documentación (CONEXIONES MODULO RELES) Conexion Boto IP a Barrera.pdf 478,5 KiB
