CONSOLA DE CONTROL MANUAL MULTIPLEXADA 2 CABLES POR PASO A 800m
Sistema de control multiplexado de entrada y salida manual mediante pulsadores y seta de emergencia o paro para torniquetes, portillos, barreras, puertas automáticas, bolardos, etc. Permite el control de cada equipo mediante el receptor RPLEX con tres relés con salidas libres de tensión.
Versiones de 1, 2 o 3 pasos todos con pulsadores cromados de uso intensivo y setas de seguridad o paro.
ARQUITECTURA
Alimentando el receptor RPLEX 12V 450mA, dispondremos de tres salidas de relés libres de tensión para el control de dispositi-vos a distancia mediante dos cables des de la botonera.
NOTA
La Seta de emergencia o paro dispone de dos contac-tos uno NA para equipos como tornos o portillos que precisan de este contacto y otro de NC para equipos como barreras o pilonas que suelen utilizar un contac-to Normalmente Cerrado.
El receptor 4Sal alimenta cada paso mediante los dos cables en distancias hasta 800m.

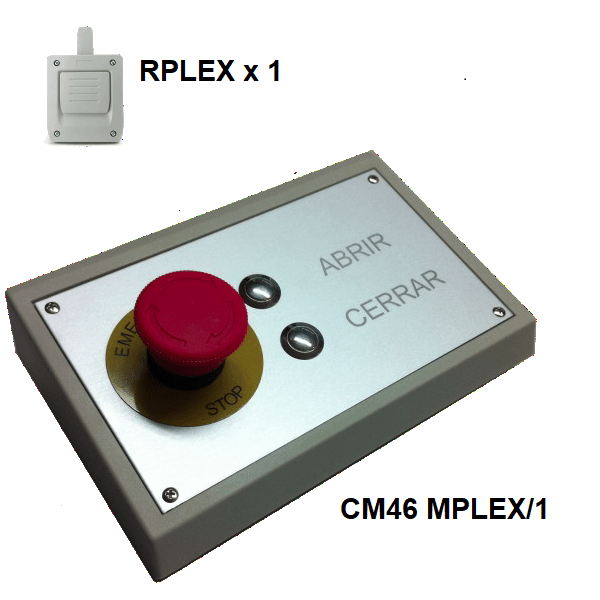

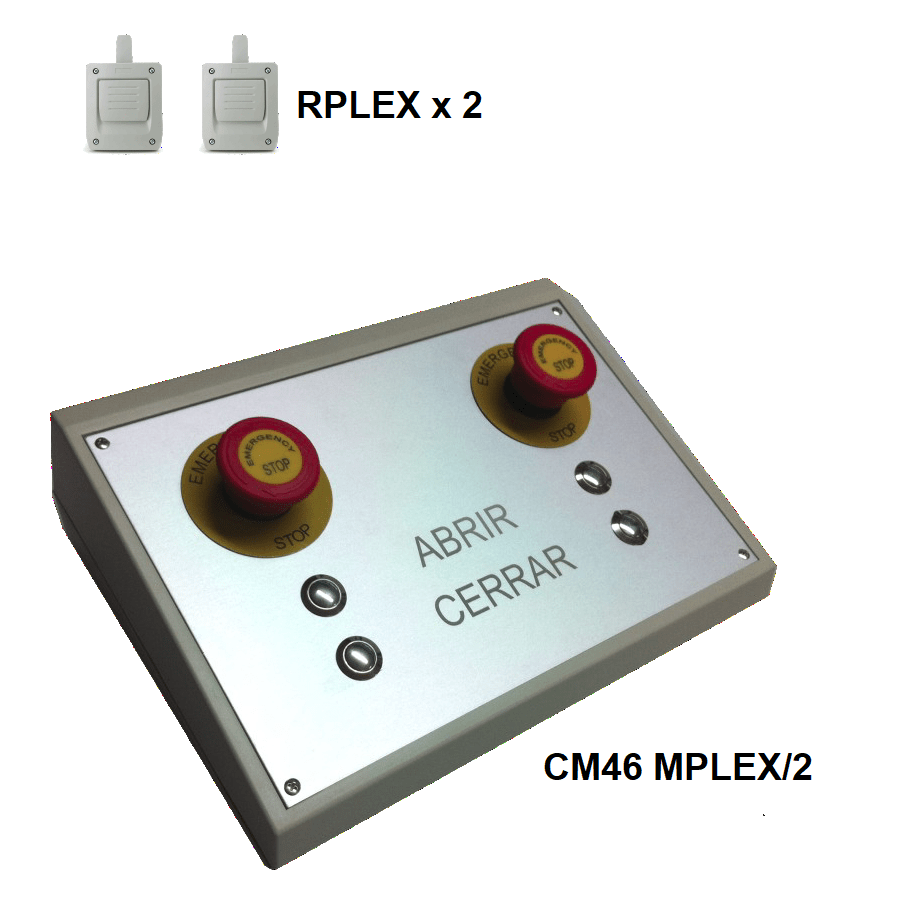

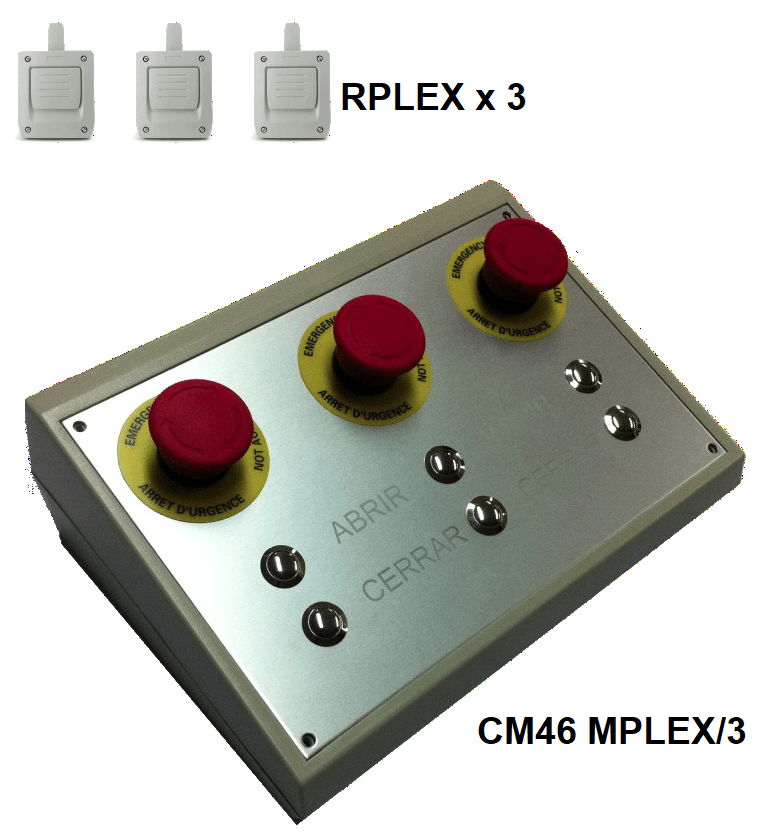

| CM46 MPLEX/1 | CM46 MPLEX/2 | CM46 MPLEX/3 | |
| Pulsador Entrada | Intensivo NA x1 | Intensivo NA x2 | Intensivo NA x3 |
| Pulsador Salida | Intensivo NA x1 | Intensivo NA x2 | Intensivo NA x3 |
| Botón Emergencia | NA+NC x1 | NA+NC x2 | NA+NC x3 |
| Caratula Aluminio | 1070 2mm Plata | ||
| Caja Pupitre | ABS RAL 7032 | ||
| Medidas | 194x120x62 | 268x184x78 | 268x184x78 |
| Nº Receptores | RPLEX x1 | RPLEX x2 | RPLEX x3 |
Documentación técnica del producto CM46MPLEX-ACR.pdf 397,6 KiB
