Los sistemas basados en el protocolo de internet (IP) para integradores, permiten utilizar redes LAN para interactuar con diferentes equipos y crear proyectos de control de accesos y alarmas muy fiables, tanto simples como sofisticados.
El interface TCP/IP868-ACR permite recibir las emisiones de todos los equipos actuales y futuros de la Gamma MOTION y pasar sus tramas a IP.

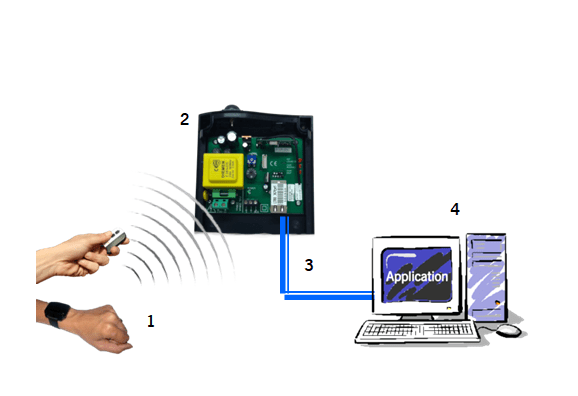

El receptor RF TCP/IP es un producto diseñado para empresas o ingenierías integradoras avanzadas que requieran de una interface que reciba las emisiones de cualquier emisor de la gama MOTION y convertir esta recepción en una trama legible en una RED LAN.
El receptor RF TCP/IP descodifica las tramas recibidas de los equipos con transmisión MOTION como mandos GO Pro, Pulseras FreeTH, Teclados GOKEY, Lectores Biométricos GO BIO, e infinidad de productos actuales y futuros con tecnología MOTION.
La trama que se manda por la red dispone de los parámetros de cada emisión según el equipo como, el código, contador, canal, grupo, nivel de RF, nivel de batería,… esta trama es la que utiliza la aplicación de cada integrador para lograr sus propósitos.
Botonera IP para instalaciones en Red LAN. Posibilidad de trabajar en LAN o cable directo P2P. Versiones CMP46IP/1 y CMP46IP/2.
Botonera IP: Con esta solución podemos controlar una barrera a distancia mediante una Red IP.

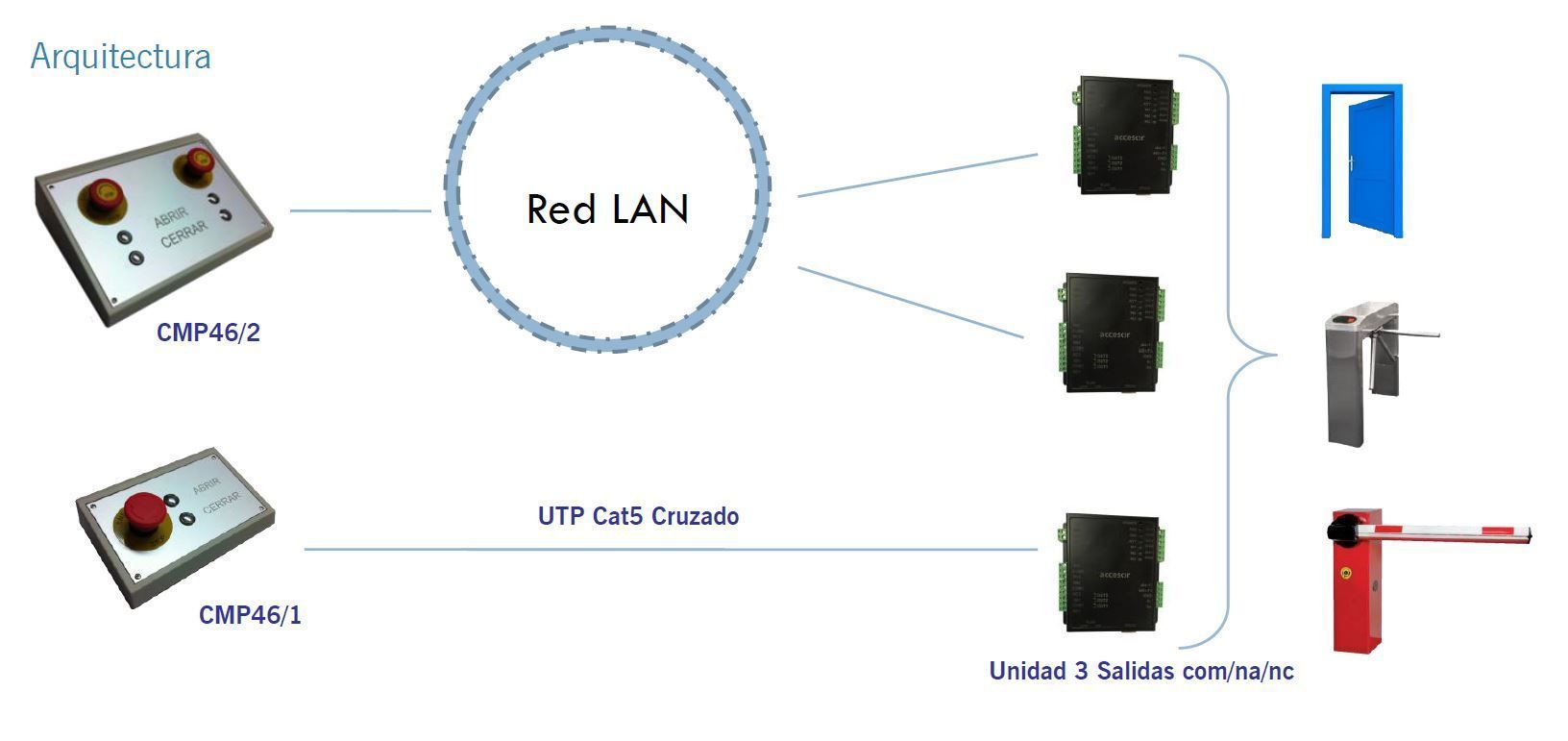

Se trata de un sistema simple pero muy eficaz, ya que permite controlar una botonera en formato pupitre, los equipos de control de accesos como barreras, bolardos, torniquetes, puertas,… que tengan comunicación con una red LAN. El equipo viene completo y con una configuración de fábrica listo para su uso, tanto de forma autónoma mediante un cable UTP Cat5 (P2P), o reprogramando los módulos IP en una red LAN ya existente.
Consola IP: Caja en formato pupitre con dos pulsadores metálicos de alta durabilidad y Pulsador de emergencia o STOP en formato seta. Requiere de alimentación de 12Vcc 2A (Incluido). Conexión a red mediante conector RJ45.
Modulo CTY 133: Módulo receptor con tres salidas a relé (c,na,nc, max 30V/1 A) para control de maniobras de equipos. Amimentación 9 a 30Vcc (Alimentador incluido) y conexión a Red por conector RJ45.
Software CTY: Permite la configuración y características de todos los módulos IP del conjunto. Podemos configurar la forma de trabajo del sistema por P2P o en Red LAN. Configuraciones especiales de los módulos y forma de trabajo.
Impresión y validación de Tickets en Código de Barras o Código QR. Funcionamiento con o sin conexión a LAN. Permite imprimir un ticket de entrada y al pasarlo por el lector “Abrir”.
Lector Tickets IP: Permite validar tickets de entrada o servicios en campos de futbol, piscinas, museos, parkings, áreas de servicio,… donde mediante una aplicación propia o ajena creamos un ticket y en un lector lo autorizamos.

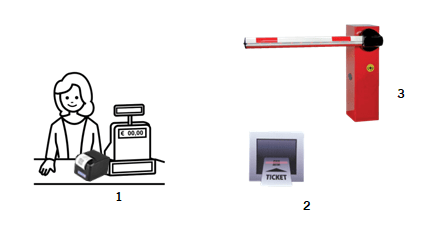

El sistema de tickets funciona mediante códigos de barras o códigos QR. Consta de tres elementos:
Generador de Tickets QR: Es la aplicación que genera el ticket con las características concretas a cada aplicación, fecha de validez, tiempo, número de pases, saldo,… toda esta información va encriptada dentro del código de barras o QR, y se imprime o se manda por mail al cliente o usuario.
El ticket: Es el elemento que lleva toda la información encriptada dentro del propio código QR. Puede ser en formato impreso o en una imagen enviada por mail a un PC o SmartPhone, y ser leído directamente desde el lector.
Lector de tickets QR: Permite la lectura de un ticket impreso o directamente de una pantalla de SmartPhone y actuar según los parámetros leídos en el. Por ejemplo si está dentro la fecha de validez y horario, autoriza el paso solo una vez. El sistema no requiere comunicación entre el Generador de tickets y el Lector ya que toda la información que requiere el sistema viaja en el mismo Ticket.
Conexión de equipos y redes IP mediante Internet a través de interfaces que utilizan las redes móviles GPRS, 3G y 4G con tarjeta SIM. Podemos conectarnos a equipos en lugares que tengamos cobertura de móvil.
Enlace por GSM: El GATEWAY 4G-ACR permite enlazar equipos distantes que funcionen por TCP/IP mediante una tarjeta SIM con tecnología GSM.
Ideal para instalaciones con equipos IP sin posibilidad de cablear o que se requiera enlazar IPs a larga distancia. Ejemplos de aplicación para localización, control de acceso o presencia en tiempo real en transporte de pasajeros o mercancías. Control de presencia en obras en grandes infraestructuras tanto de vehículos como personas, eventos al aire libre o construcciones de túneles.

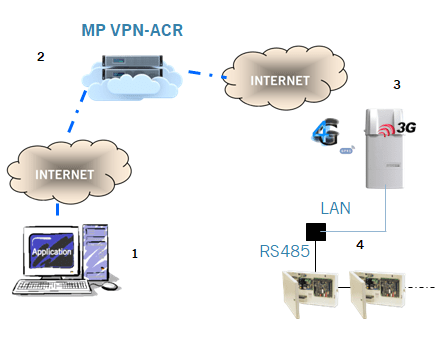

El sistema de enlace por GSM consta de dos elementos.
El MP VPN-ACR: Se trata de un SERVIDOR que gestiona los enlaces entre las antenas GATEWAY 4G-ACR y otros dispositivos que ya dispongan de conexión a internet. Los equipos utilizados en cada instalación vienen configurados y dados de alta desde fábrica al Servidor.
GATEWAY 4G-ACR: Es un equipo preparado para intemperie que para su funcionamiento solo necesita alimentación a 12Vcc y una tarjeta SIM activada de cualquier operador con datos contratados. Cuanto mejor sea la cobertura GSM, mejor será su respuesta. Pasa de comunicación 4G a 3G o GPRS de forma automática si decae la calidad de la señal. Una vez instalado, dispondremos de una toma de red LAN conectada y operativa desde cualquier parte del mundo.
Los sistemas basados en el protocolo de internet (IP) para integradores, permiten utilizar redes LAN para interactuar con diferentes equipos y lograr crear proyectos de Control de Accesos y alarmas muy fiables, tanto si son simples como sofisticados.
UTILIZACIÓN

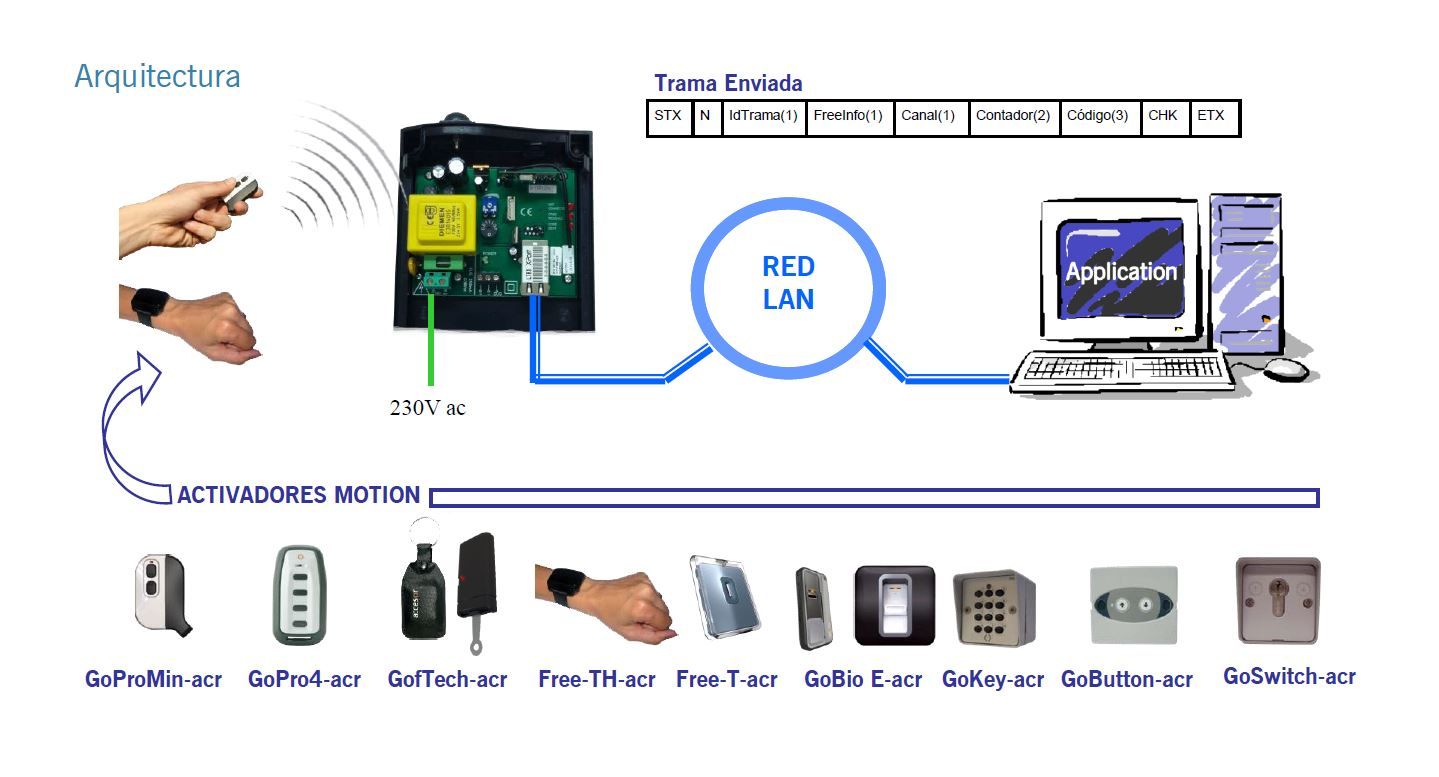

El TCP/IP868-ACR es un equipo diseñado para integradores de sistemas. El receptor de transmisores actúa como interface entre equipos emisores MOTION y equipos o aplicaciones de otros sistemas. Incorpora un CD con un Driver para su configuración y pruebas de recepción. Un conjunto de led’s en la PCB, nos indican el estado y acciones que está realizando.
VENTAJAS
UTILIZACIÓN

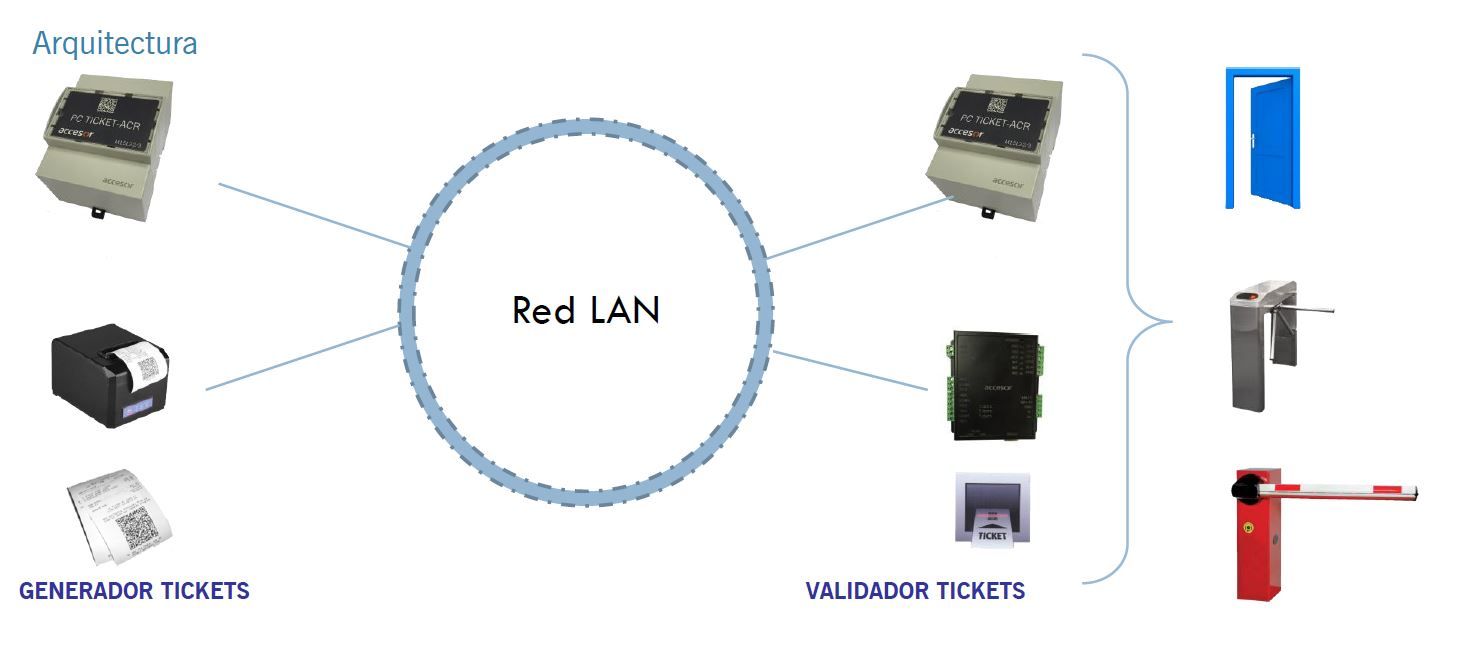

El TICKET-ACR es un sistema de generación de tickets configurado desde fábrica con las necesidades concretas para cada aplicación. La información entre impresora y validador, está impresa dentro del propio ticket QR y no requiere conexión entre impresora y lector QR. Podemos tener distintos puntos de generación de Tickets para un mismo validador.
La generación de los tickets puede integrarse en sistemas ya existentes como terminales TVP, generadores de entradas, etc…
VENTAJAS
UTILIZACIÓN

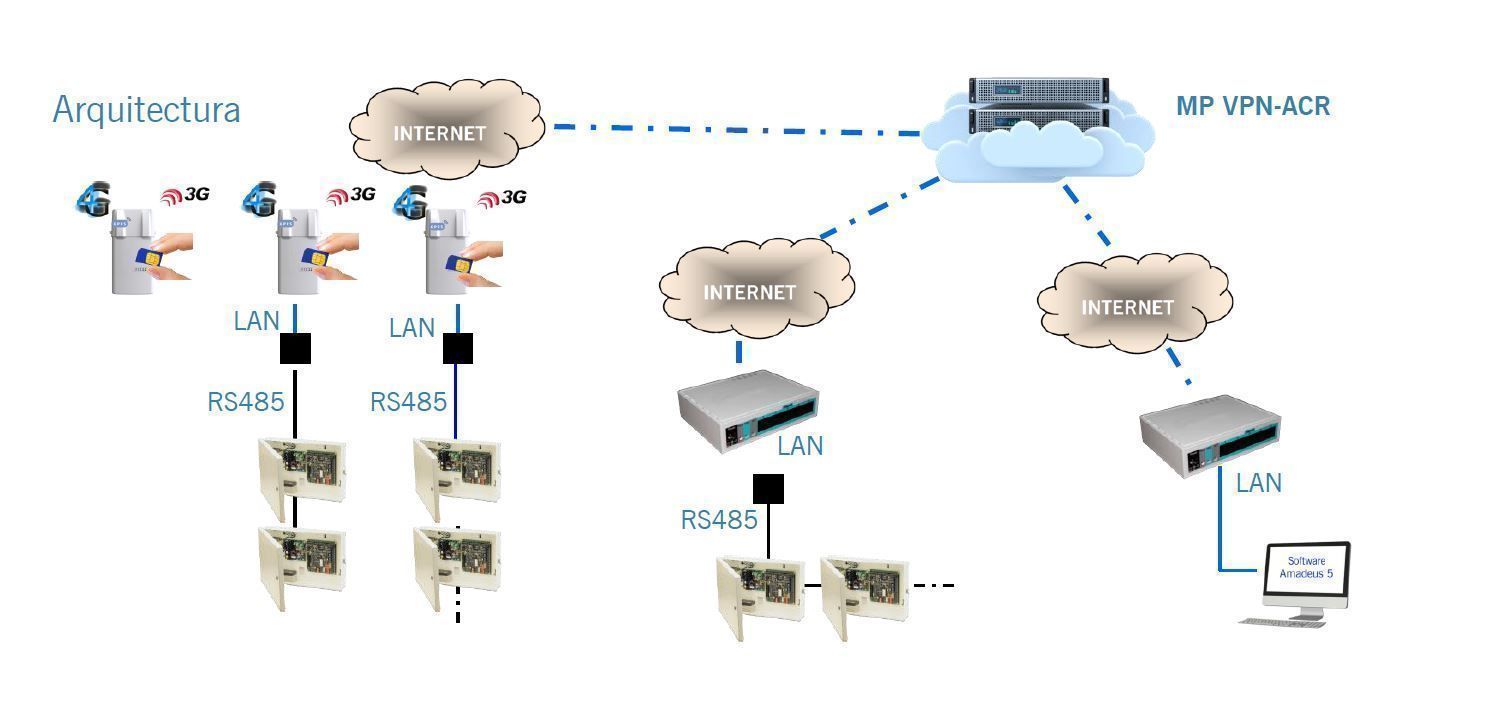

El GATEWAY 4G-ACR es un producto que permite crear redes remotas mediante un enlace GSM . Consta de dos partes, un servidor Cloud y un equipo GSM con una SIM operativa. Es muy útil en situaciones donde no dispongamos de Red o en equipos móviles ya que solo se requiere de cobertura GSM. Los equipos vienen configurados de fábrica para cara una de las redes y podemos crear una nueva LAN o pasar a Com (RS 232/485) mediante un adaptador.
No es recomendado para visualizaciones de video.
VENTAJAS

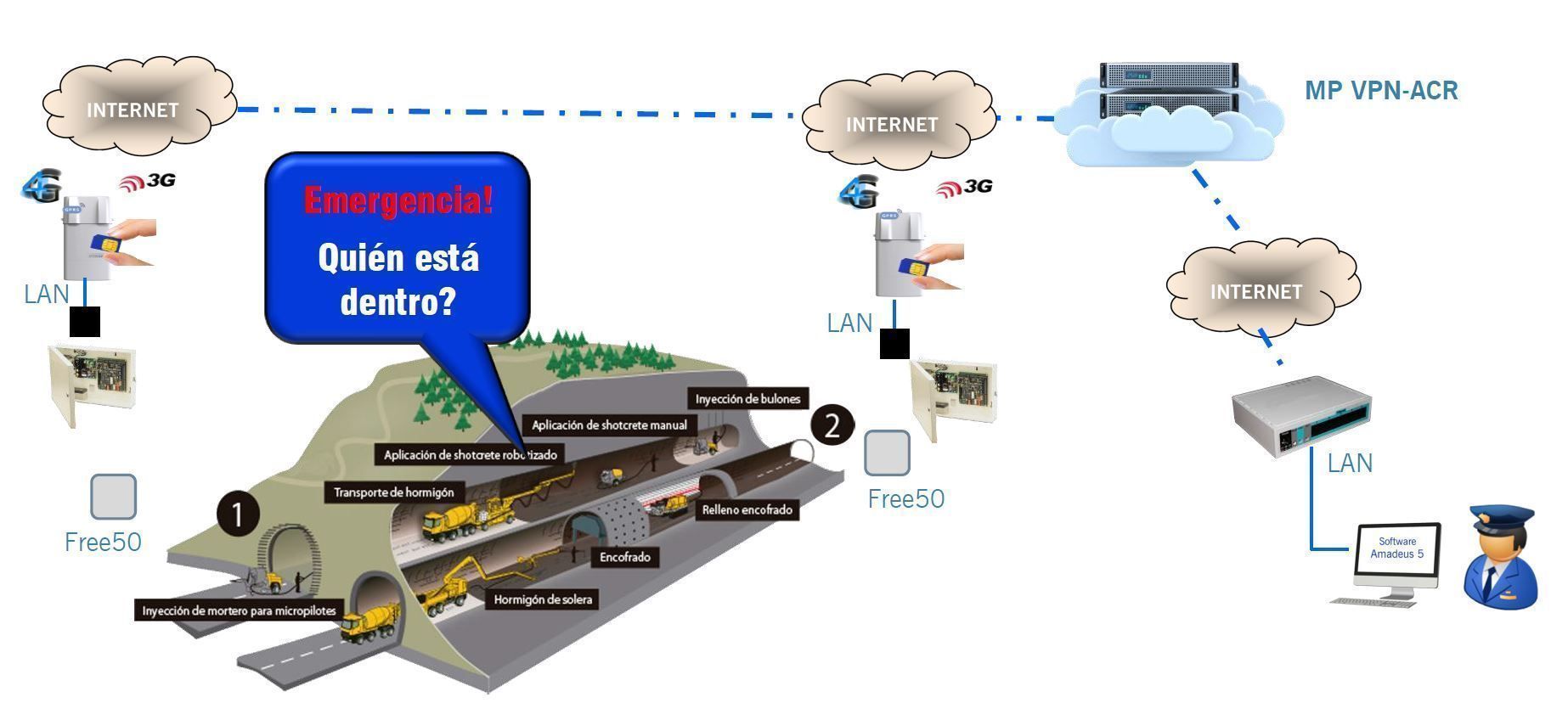

Control de presencia en la construcción de un túnel, donde no hay posibilidad de cablear durante la obra. Podemos entrar y salir por cualquiera de las bocas. En caso de emergencia sabemos quién está dentro.
Nuestra solución de emergencia para túneles a sido aplicada en la construcción de los tuneles de Vallirana proporcionando un grado más de seguridad para las personas que trabajan dentro del tunel y poder asegurar que en caso de emergencia o derrumbe poder saber en todo momento «Quién está dentro!«. El resultado es un listado en tiempo real identificando todas las personas o vehículos que están en ese momento dentro de la obra.
Solución IP Sistema IP para Integradores.pdf 983,6 KiB
Documentación técnica del producto CM46IP-ACR 333,1 KiB
Documentación técnica del producto TCPIP 868-ACR.pdf 912,0 KiB
