El sistema de control mediante Tag’s activos permite la detección de personas, vehículos o mercancías al pasar por delante de una antena activadora.
un poco de historia…
Se considera que el primer Tag de la historia viene del sistema que inventaron los pilotos de aviación de la RAF en la segunda guerra mundial, donde al regresar a la base el personal encargado del Radar no sabían si los aviones que detectaban en pantalla eran Amigos o Enemigos. Encontraron una forma ingeniosa de acreditar quienes eran realizando una maniobra con el avión en un punto en concreto. Con esta maniobra alteraban la señal de radio que emitía el Radar que al rebotar en su avión, avisaba a la base que eran Amigos creando así el primer Tag pasivo de la historia.
Esta solución evolucionó con la tecnología, incorporando un transceptor en cada avión, donde al recibir la señal emitida por el Radar, el transceptor respondía automáticamente con la emisión de un protocolo codificado con su identidad, posición y estado del avión, siendo de esta forma el primer Tag Activo de la historia.

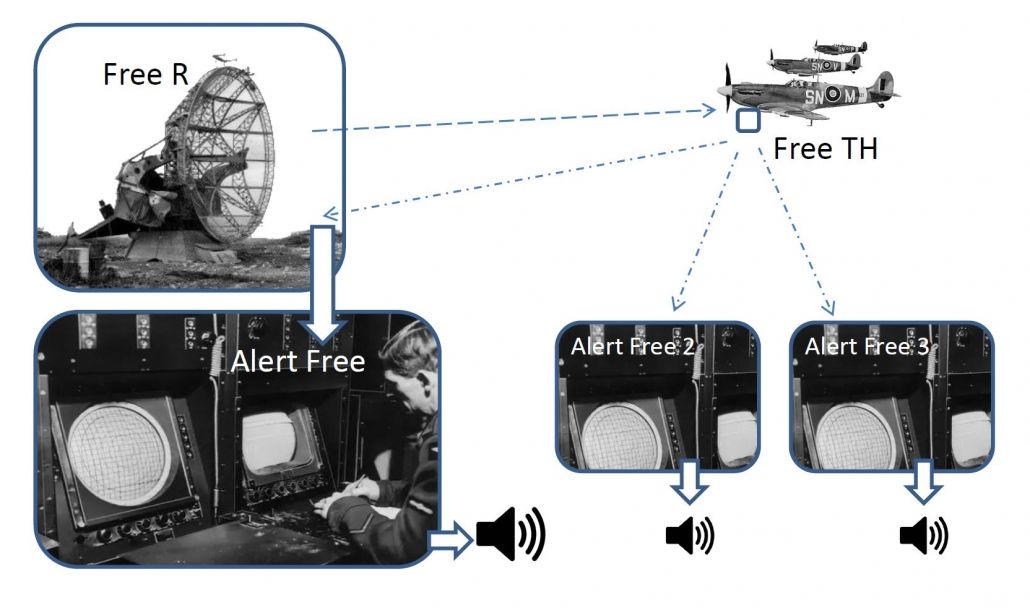

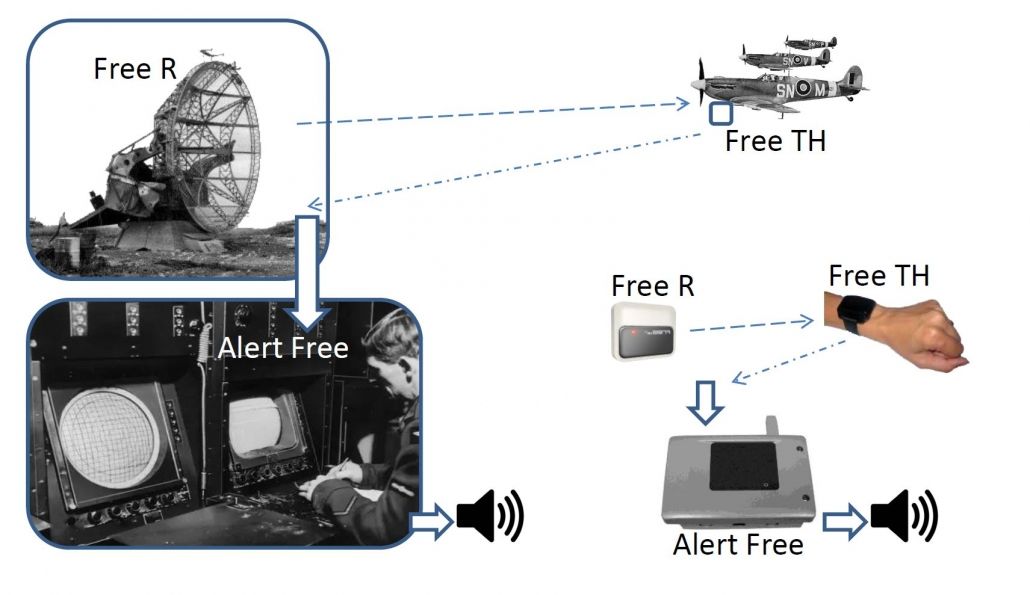

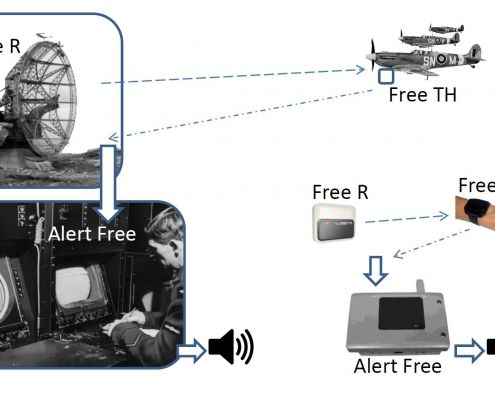

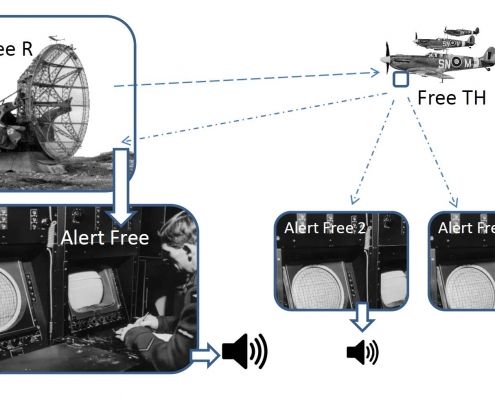

Nuestro sistema funciona de forma parecida donde el Radar es nuestra Antena Activadora y emite una señal de Radio Frecuencia (RF) de 125KHz que despierta el Tag (dentro del avión) que emite la información por RF a 868MHz. Y la central receptora o receptoras procesan la codificación enviada. Los Tag’s Activos nos permiten realizar proyectos complejos de control de accesos, control de errantes, control de vehículos y control de equipos o mercancías.
Un sistema de control mediante tag’s puede ser un buan complemento a su Control de Accesos, aplicar un control de Errantes, como Tele-tag en control de Vehículos o incluso para el control de equipos o mercancías

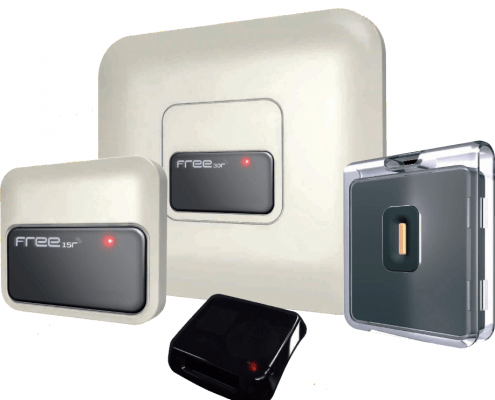

El tag activo que puede ser en formato Pulsera (Free TH-ACR), en petaca (Free T-ACR) o formato mando/llavero (Goftech-ACR) que cuando son activados, emiten su código y parámetros adquiridos.
La antena activadora que al entrar un Tag activo dentro de su radio de acción, hace que este emita su código y parámetros relacionados con este como; canal, grupo, nivel de batería, nivel de RF,… según el caso. Existen tres modelos de antenas activadoras, el Free15R-ACR (radio de alcance ajustable entre 0,5/1/1,5m), el Free30R-ACR (radio de alcance 3m) y el Free50R-ACR (radio de alcance 5m). Estas antenas activadoras disponen de un pulsador y cableado para realizar configuraciones que se adapten a condiciones, espacios y zonas muy concretas.
La central, que recibe la emisión de los Tag’s activos su código y los parámetros adquiridos. Las centrales pueden ser Autónomas o conectadas a una Red (On-Line). Las centrales autónomas (Access 500/1000/2000 y Alert Free-ACR) ya tienen el receptor y funcionalidades incorporadas. Las centrales en Red (TPL, Open, Jet,…) necesitan un receptor externo (Connect-ACR) para recibir los códigos RF de los Tag’s.
Permite autorizar el paso a personas por puertas, ascensores, tornos de paso,… por el hecho de llevarlo, sin necesidad de realizar ninguna acción. Así mismo permite localizar a personas dentro de una organización, hospitales, empresas, bancos,… que hayan de realizar o tomar decisiones inmediatas.
También el dispositivo puede utilizarse como un equipo de protección individual (EPI) donde una máquina solo arranca si la persona lleva un Tag autorizado y se para al abandonar la zona de trabajo o de seguridad; al igual puede actuar como pulsador anti-agresión o de pánico donde no tan solo lanza la alarma, sino que además podemos saber quién es y su ubicación.

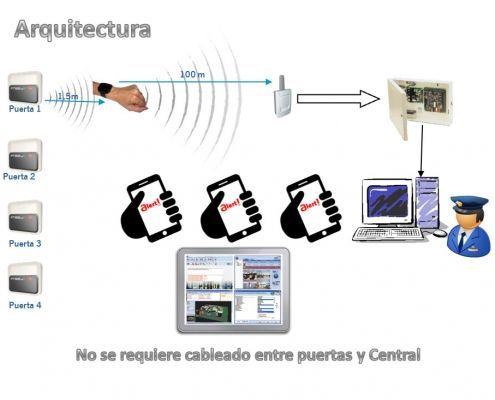

Es una de las funcionalidades más interesantes del sistema con pulseras, donde la persona que lleva un Tag Activo (Free TH-ACR) provoca un aviso al acercarse a una puerta o intenta pasar por una zona peligrosa.
Realmente funciona de forma inversa al control de accesos ya que por ejemplo, una puerta permanece abierta para todo el mundo y se bloquea al acercarse el errante y solo lanza el aviso a enfermería en caso de traspasar la puerta, evitando las molestas falsas alarmas.
Este sistema es muy utilizado en entornos hospitalarios o geriátricos en pacientes con problemas de “despiste” o con enfermedades como el Alzheimer, ya que resulta económico y muy fiable. A la práctica resulta ser un sistema poco intrusivo ya que el paciente al intentar salir, simplemente encuentra la puerta cerrada.
En Accesor hace muchos años que comercializamos esta solución y es por ello que tenemos un producto concreto para Control de Errantes en formato Kit (KIT Alert Free-ACR) que incorpora todos los elementos necesarios para una instalación inalámbrica con elementos pre-cableados y configurados.
El sistema es muy parecido al utilizado en las zonas de Tele-peaje en las autopistas, donde un Tele-tag (FreeT-ACR) dentro de un vehículo, al entrar dentro del radio de acción de una antena activadora (Free50R-ACR) despierta el Tag Activo y este transmite su código y parámetros adquiridos. La centralita recibe los códigos y los procesa abriendo una barrera, puerta, o registrando su paso por esta zona.

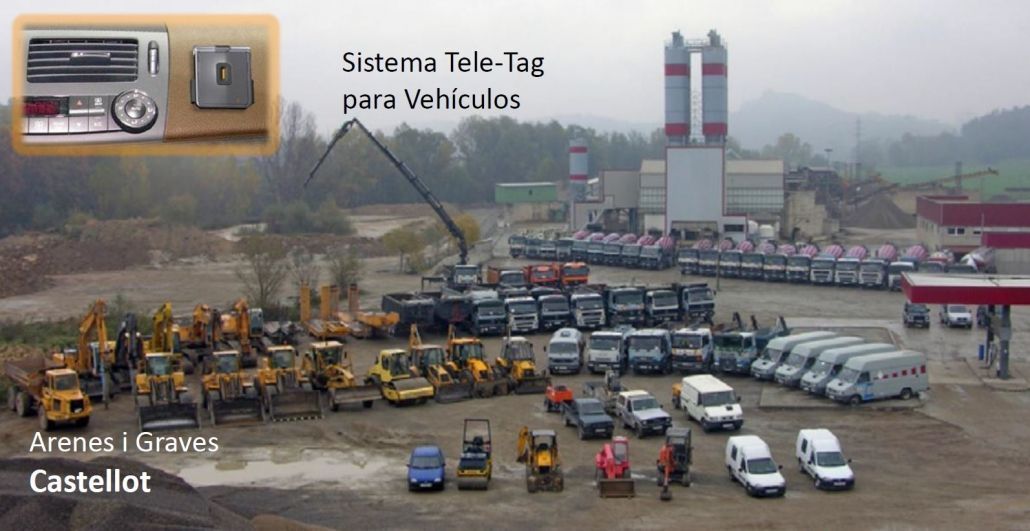

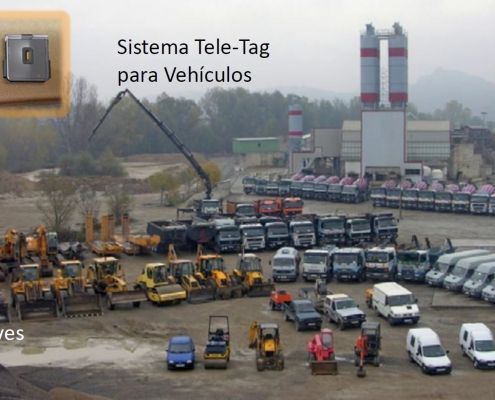

Un ejemplo clásico de implantación es en empresas de construcción de grandes infraestructuras, minería o áridos donde se utiliza maquinaria de grandes dimensiones, al aire libre y ambientes sucios. Al querer registrar el paso de estos vehículos mediante lecturas de matrículas u otros sistemas puede ser imposible. Si utilizamos dispositivos de Tags activos como el Free T-ACR y Antenas Activadoras repartidas en puntos clave o de paso, podemos saber en todo momento donde se encuentran, quién está dentro de la planta y si precisamos un control en el surtidor de repostaje, el Tele-tag abrirá el surtidor si está autorizado.
Si colocamos un Tag Activo en un equipo o mercancía que lo permita, obtendremos su trazabilidad dentro de una empresa o podremos relacionar el equipo a las personas que estén autorizadas a utilizarlas o sacarlas del edificio.
Un equipo portátil por su condición de transportable, puede resultar complejo saber donde está o con quién está. Ligando equipos con personas autorizadas podemos determinar donde, con quién o lanzar alarmas si va o pasa por zonas no autorizadas.
Un ejemplo está en equipos de campo, PC portátiles o equipos que vayamos a buscar en su ubicación habitual y no están.
