Ficha Técnica
MODELO (RB343)
Modelo RB343| Modelo | RB343-21 | RB343-23 | RB343-24 | RB343-26 |
| Mecanismo | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) |
| Diámetro del cilindro, mm | 114 | 170 | 114 | 170 |
| Altura del cilindro, mm | 600 | 600 | 800 | 800 |

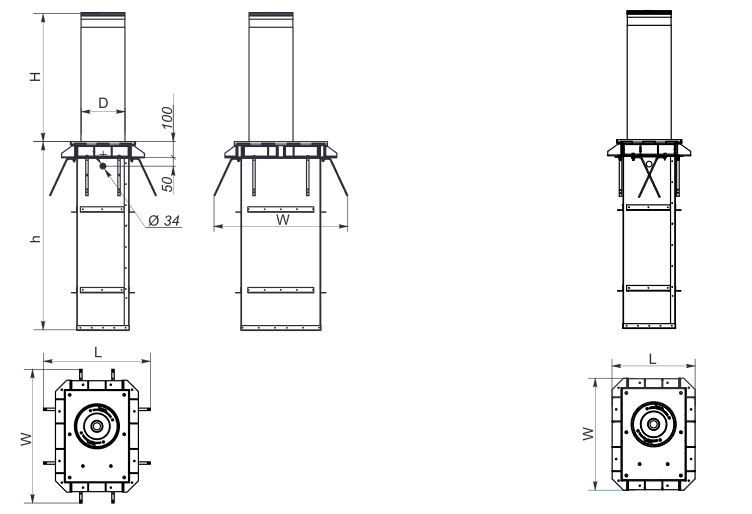

| Dimensiones de la caja de cimentación (AxBxC), mm • Anclajes de cimentación elevados • Anclajes de cimentación rebajados | 560x715x980
560x715x980 | 610x760x980
460x608x980 | 560x700x1170
415x565x1170 | 610x755x1170
425x615x1170 |
| Espesor del cilindro, mm | 3 | 5 | 3 | 5 |
| Resistencia al impacto, Kj | 10 | 35 | 15 | 35 |
| Resistencia a la rotura, Kj | 60 | 155 | 65 | 155 |
| Tiempo de subida, cm/seg | 7,4 | 7,4 | 7,5 | 7,5 |
| Tiempo de bajada, cm/seg | 4,5 | 4,5 | 4,5 | 4,5 |
Carga del eje, t 15
Alimentación 1 fase 230V, 50/60 Hz
Nivel de protección IP 67 (para bolardo) IP 55 (para caja de control)
Materiales de tubo (Acero inoxidable cepillado AISI 304 / Acero inoxidable cepillado AISI 316 / Tubo galvanizado y con recubrimiento de polvo (cualquier RAL arriba bajo pedido))
* para temperaturas inferiores a -10 ° C, use el dispositivo de calefacción
para temperaturas superiores a + 40 ° C, use el dispositivo de refrigeración
MODELO (RB349)
Modelo RB343| Modelo | RB349-11 | RB349-12 | RB349-14 | RB349-15 |
| Mecanismo | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) | Unidad de energia hidráulica (HPU) |
| Diámetro del cilindro, mm | 220 | 273 | 220 | 273 |
| Altura del cilindro, mm | 600 | 600 | 800 | 800 |
| Dimensiones de la caja de cimentación (AxBxC), mm • Anclajes de cimentación elevados • Anclajes de cimentación rebajados | 610x760x980
460x608x980 | 660x835x980
550x688x980 | 610x755x1170
425x615x1170 | 660x830x1170
515x695x1170 |
| Espesor del cilindro, mm | 4 | 8 | 4 | 8 |
| Resistencia al impacto, Kj | 40 | 80 | 45 | 85 |
| Resistencia a la rotura, Kj | 160 | 580 | 165 | 585 |
| Tiempo de subida, cm/seg | 7,4 | 8,0 | 7,5 | 10,0 |
| Tiempo de bajada, cm/seg | 4,5 | 6,0 | 4,5 | 6,0 |
Carga del eje, t 15
Alimentación 1 fase 230V, 50/60 Hz
Nivel de protección IP 67 (para bolardo) IP 55 (para caja de control)
Materiales de tubo (Acero inoxidable cepillado AISI 304 / Acero inoxidable cepillado AISI 316 / Tubo galvanizado y con recubrimiento de polvo (cualquier RAL arriba bajo pedido))
* para temperaturas inferiores a -10 ° C, use el dispositivo de calefacción
para temperaturas superiores a + 40 ° C, use el dispositivo de refrigeración
