Manual instalación pilona

Cada vez más, Ayuntamientos, Comunidades de Propietarios, Empresas, etc. instalan algún sistema de control de acceso para poder bloquear el paso a aquellos usuarios ajenos a la propiedad. Los elementos más comunes para bloquear el tránsito de vehículos son las barreras o bien las pilonas/bolardos .

¿Como instalar una pilona automática?

Accesor, mediante su experiencia en la distribución de estos equipos, pone a vuestra disposición unos sencillos pasos para poder realizar con éxito una instalación de pilonas mediante fotografías y simples dibujos muy intuitivos.

1. Escoger la pilona adecuada y tener en cuenta sus dimensiones máximas:

Ejemplo de pilona automática modelo DK-ACR :

Medidas

1-Escoger la pilona adecuada y tener en cuenta sus dimensiones máximas



2. Planificación de la disposición de cada elemento

disposición

2- Planificación de la disposición de cada elemento

datos pilona automática



3. Realizar la fosa donde se ubicará la pilona

fosa pilona automática

3- Realizar la fosa donde se ubicará la pilona



4. Insertar cubo de cemento:

cubo pilona automática

4- Insertar cubo de cemento



5. Situación y comprobación del drenaje:

Oyo pilona automática

5- Situación y comprovación del drenaje



6. Colocación del cajón perdido de la pilona:

Colocación pilona automática

6- Colocación del cajón perdido de la pilona

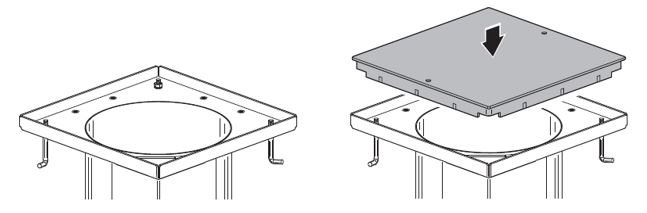

NOTA: Según el modelo de pilona, dispone de un cajón de cimentación o cajón perdido que permite realizar toda la obra civil al completo sin disponer de la pilona automática

Tapa pilona automática



7. Nivelar las pilonas con el nivel de la calzada

Obra pilona automática

7- Nivelar las pilonas con el nivel de la calzada



8. Rellenar de arena hasta ± 250 mm del nivel de la calzada

ejemplo pilona automática

8- Rellenar de arena hasta 250 mm del nivel de la calzada



9. Colocación de una rejilla electrosoldada

rejilla electrosoldada para pilona automática

9- Colocación de una rejilla electrosoldada



10. Terminar el pavimento

suelo pilona automática

10- Terminar el pavimento



11. Comprobación concentricidad de la pilona

Para una larga vida a la pilona y un funcionamiento óptimo sin problemas, la pilona tiene que estar perfectamente centrada

11- Comprobación concentricidad de la pilona

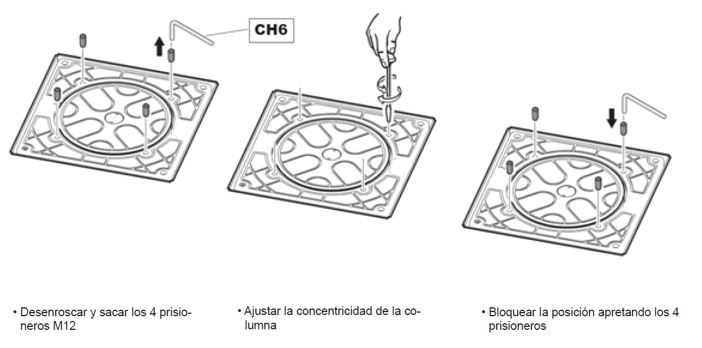

Regulación de la concentricidad de la pilona



12. Conexiones eléctricas

Conecte la manguera saliente de la pilona al cuadro de maniobra de esta según el detalle del borneado en cada cuadro de maniobra.

Connexiones pilona automática

12- Connexiones eléctricas



13. Puesta en funcionamiento de la pilona automática

Comprobación del sistema con los ajustes hechos en función de la operativa del cliente.

Emisor pilona automática

13- Puesta en funcionamiento
